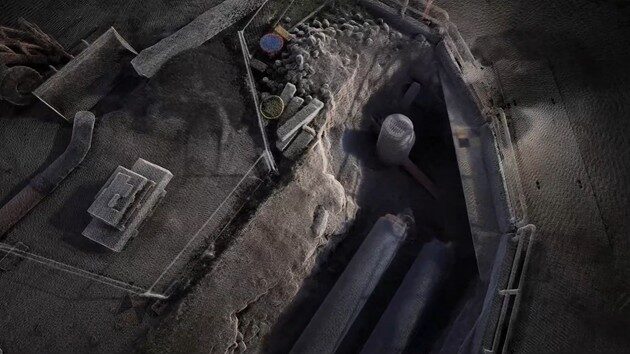

Pistepilvi tuo mitatun todellisuuden suoraan infrasuunnittelijan työpöydälle. Kun laserdataa ei enää tarvitse vektoroida, suunnittelu nopeutuu, visualisointi paranee ja projektinvalvonta tehostuu merkittävästi.
Infrasuunnittelun pohjalle mitataan kohteita yhä useammin laserskannerilla varustetuilla droneilla ja käsiskannereilla, mutta suunnittelu tehdään silti usein pistepilvestä vektoroidun mallin varassa. Tämä aiheuttaa ylimääräistä työtä, kun mitattu pistepilvidata joudutaan ensin muuntamaan toiseen muotoon, jotta sitä voitaisiin hyödyntää suunnittelussa.
– Pistepilvi on jo valmiiksi kolmiulotteinen malli todellisuudesta. Jos malli vektoroidaan pistepilvestä, tehdään turhaa työtä ja samalla huononnetaan 3D-mallia. Ongelmana on kuitenkin se, että nykyiset suunnittelujärjestelmät eivät kovin hyvin tue suoraa pistepilven käyttöä vaan aina aineistoa joudutaan käsittelemään, jotta suunnitteluohjelmistot voisivat dataa hyödyntää, Terrasolid Oy:n yrittäjä Esa Haapa-aho sanoo.
Pistepilviaineisto on lähes valokuvantarkkaa ja sisältää moninkertaisesti enemmän informaatiota kuin perinteinen 3D-vektorikartta. Se näyttää ympäristön sellaisena kuin se on, mukaan lukien maaston, rakenteet, puuston ja tekniset yksityiskohdat.
– 3D-vektorimallissa on yllättävän vähän dataa. Pistepilvessä kaikki on valmiina, Haapa-aho toteaa.

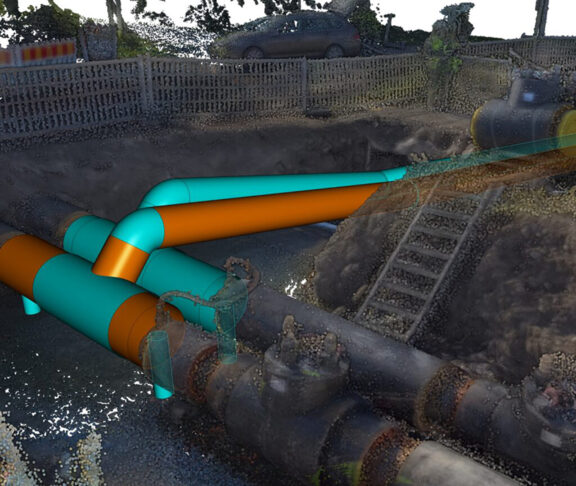

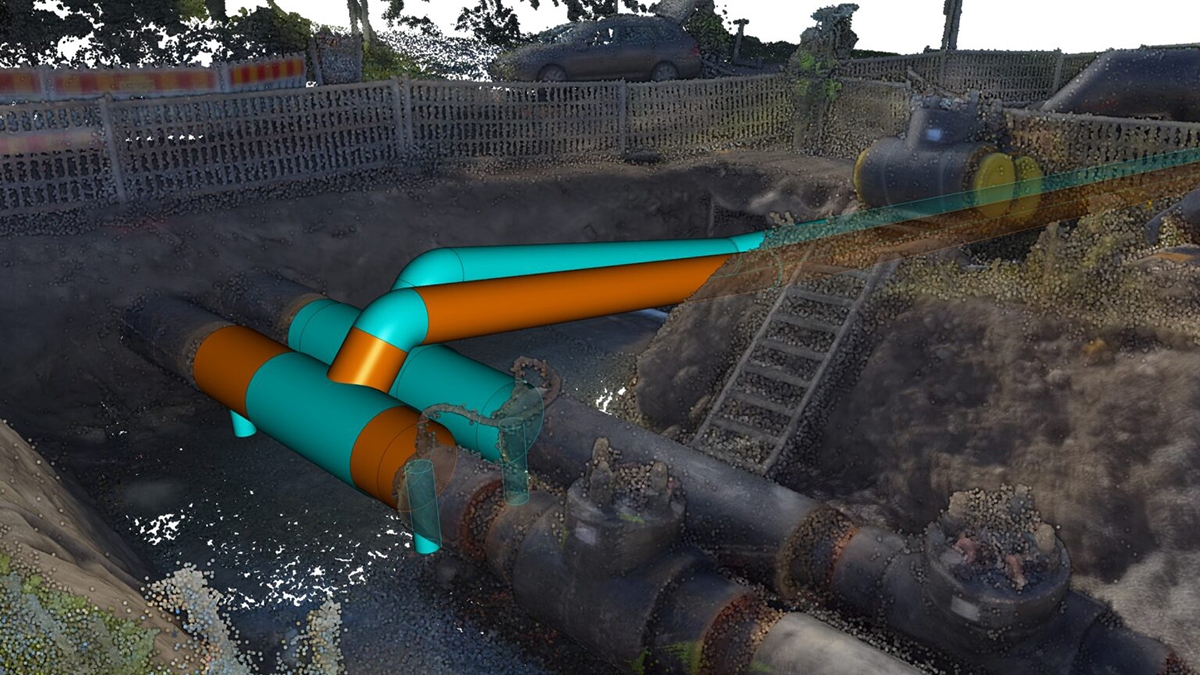

Terrasolidin ohjelmistoissa suunnittelu tehdään suoraan pistepilven päällä. Ohjelmistot soveltuvat katusuunnitteluun, TerraStreet, putkisto- ja vetyputkistosuunnitteluun, TerraPipe, TerraGas, TerraH2 sekä geotekniseen suunnitteluun. Kun lähtötieto on tarkkaa ja ajantasaista, myös suunnittelun laatu paranee. Gaussin Splatting -tekniikalla vielä parannetaan suunnittelussa käytettävän aineiston visuaalisuutta, ja jos käytetään TerraStereo-ohjelmaan niin kaikki mittausdata ja suunnitteludata nähdään stereomoodissa. Tätä ohjelmaa voidaan käyttää muun muassa isojen pistepilviaineistojen käsittelyssä.
Kolmiulotteista mallia voi tarkastella kaikista suunnista ja mitata suoraan. Toteumaa voidaan verrata suunnitelmaan heti työn aikana.
– Kun mittaamme skannerilla infra-alan työmaata, näemme heti, onko suunnitelmissa olevat tiepinnat, tienkaiteet, valaisinpylväät tai liikennemerkit tehty suunnitelmien mukaan ja kuinka paljon ne poikkeavat suunnitelmista, Haapa-aho kuvaa.
Visuaalisempaa ja tehokkaampaa suunnittelua
Pistepilvi tehostaa myös projektinvalvontaa ja rakennustyömaakokouksia. Droneilla kerätty data voidaan päivittää nopeasti, jopa päivittäin. Tämä vähentää työmaakäyntejä ja työmaakokouksien määrää, kun visuaalinen toteumamalli voidaan siirtää työmaalta suunnittelukonttorille katsottavaksi.
Teknologian kehitys mittaus- ja kameralaitteissa on laskenut kustannuksia merkittävästi. Aiemmin laserkeilaus vaati miljoonaluokan investointeja, nyt vastaavaa dataa ja vielä parempaa saadaan huomattavasti halvemmilla laitteilla ja nopeammin.
– Pistepilvi on tulevaisuudessa uusi normaali. Se on kustannustehokas, nopea ja antaa enemmän tietoa kuin mikään aiempi menetelmä, Haapa-aho sanoo.
Kun suunnittelu perustuu suoraan mitattuun todellisuuteen, ylimääräinen työ jää pois. Samalla suunnittelu muuttuu kolmiulotteiseksi, visuaalisemmaksi ja selvästi tehokkaammaksi. Tämä on suunta, johon koko infra-ala on väistämättä menossa.
